Oversigt

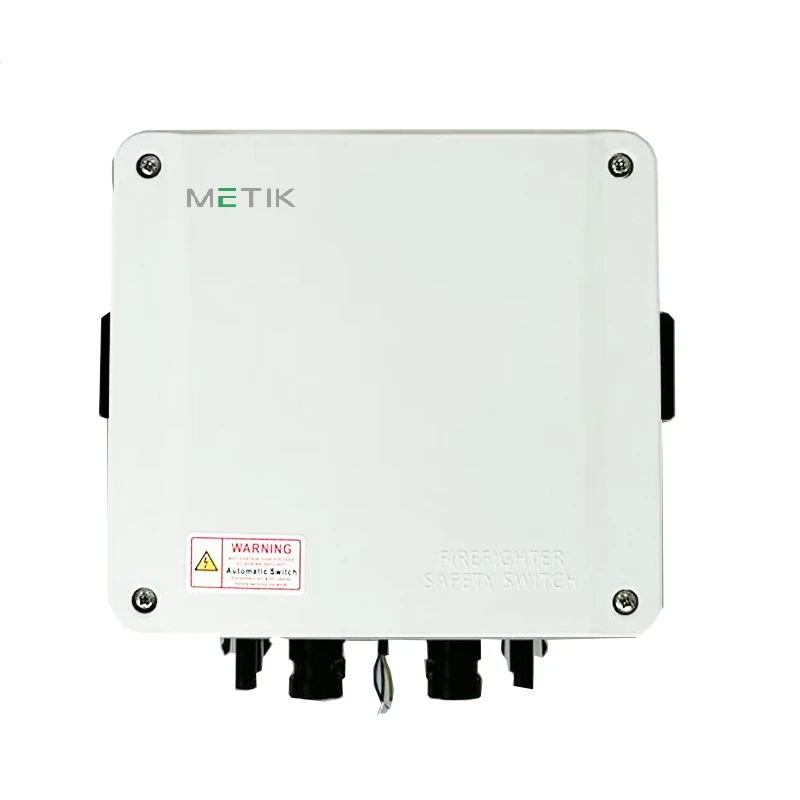

Fireman Switch er en specialiseret,-heavy-duty DC-frakoblingssimulator, der er installeret i nærheden af solcelleanlægget på taget. Dens primære formål er at give automatisk eller manuel elektrisk isolering af højspændings-jævnstrøm (DC) livliner, der løber gennem en bygning under en nødsituation.
Tekniske specifikationer
|
Parameter |
Specifikation |
|
Maksimal systemspænding |
1000V / 1500V DC |
|
Nominel driftsstrøm |
16A / 32A / 40A / 55A |
|
Polkonfiguration |
2P / 4P / 4B (dobbel MPPT-understøttelse) |
|
Isolering og overspændingsvurdering |
Uimp 8kV |
|
Mekanisk levetid |
>10.000 operationer |
|
Elektrisk udholdenhed |
>1.500 fuld-afbrydelsescyklusser |
|
Styr strømforsyning |
100–240V AC, 50/60Hz |
Nøglefunktioner
Magnetisk lysbue udryddelse:Patenteret magnetisk bue-slukningskammer undertrykker jævnstrømsbuer i henhold til IEC 60947-3 anvendelseskategorier, hvilket reducerer kontakterosion for at opretholde langsigtede kontaktmodstandsbenchmarks.
Strukturel integritet med høj-temperatur:Polycarbonatkabinet bevarer den nominelle mekaniske afbøjning og slagstyrke under solbestråling på taget op til en omgivende grænse på 85 grader.
Fjeder-drevet mekanisk aktivering:Motor-drevet lagerfjeder udløses mekanisk inden for 150 ms ved strømtab i vekselstrømsstyringen, og udfører fysisk DC-isolering for at opfylde mandater for hurtig fjernnedlukning.
IP66 forseglet kabinet med integreret ventilation:UV-stabiliseret hus udstyret med en tryk-udlignende membranventil for at eliminere intern kondens fra daglige temperatursvingninger uden at kompromittere IP66-indtrængningsbeskyttelsen.
Fremstillingspræcision
Automatiseret montage og kvalitetskontrol
Produktionslinjer anvender automatiske drejningsmoment-fastgørelsesstationer med digital logning for at sikre ensartet klemkraft på tværs af alle strukturelle samlinger.
Ingress & Hermeticity Verification
Hver enkelt enhed gennemgår automatisk trykfaldstest- for at verificere IP66-forseglingsintegriteten før den endelige emballering.
Rutinemæssig dielektrisk test
Alle enheder består automatisk optisk inspektion (AOI) for kontrolelektronik, efterfulgt af en 3,5 kV AC isolationstest for at verificere dielektriske modstå evner.
AQL 0.4 Audit & Miljøtest
Urna condimentum mattis pellentesque nibh. Integer vitae justo eget magna.
Kommercielle vilkår
MOQ & OEM muligheder:Minimum ordremængde er 200 enheder for standardmodeller; tilpassede OEM-branding og konfigurationsprotokoller kræver minimum 1.000 enheder.
ISTA-3A & ISPM-15 emballage:Sendes i dobbelte-vægge 5-lags bølgekartoner med specialfremstillede-støbte HDPE-skumindsatser, palleteret på varmebehandlede, desinficerede træpaller.
Beholderoptimering:En standard 20GP-container kan rumme op til 5.400 pakkede enheder, optimerer volumeneffektiviteten og sænker havfragtomkostningerne pr.-enhed.
Leveringstid:Første batchafslutning inden for 25 hverdage efter-indbetaling; tilbagevendende rammekontraktordrer afsendes inden for 10 hverdage.
Understøttede Incoterms:FOB, CIF og DDP leveringsbetingelser tilgængelige.
Efter-salgssupport
5-års funktionsgaranti:Dækker 100 % erstatning for mekaniske eller elektriske funktionsfejl under standard driftsparametre.
24-timers teknisk SLA:Forespørgsler om teknisk-netkompatibilitet modtager et formelt teknisk svar fra R&D-teamet inden for 24 timer.
Eksempler på teknisk evaluering:Evalueringsenheder tilgængelige til laboratoriekvalifikation og inverter-kompatibilitetstest.
15-års reservedele tilgængelig:Garanteret kontinuerlig levering af nøjagtige mekaniske-komponenter og interne reservedele efter-køb.
Advance Replacement Protocol:Efter verifikation af en seriel defekthændelse (over en 0,1 % feltfejlfrekvens), bliver erstatningsenheder luftfragt-med det samme for at minimere nedetid på webstedet.
FAQ
Q: Hvilke internationale sikkerhedscertificeringer overholder Fireman Switch?
A: Brandmandskontakten er designet og testet i henhold til IEC 60947-3 DC-brugskategorien til fotovoltaiske afbrydelsesapplikationer, der dækker nominelle spændinger op til 1000V DC og 1500V DC. CE-mærkningsdokumentation og typetestrapporter fra tredjeparter, der bekræfter 8 kV overspændingsimpulsklassificeringen og IP66-indtrængningsbeskyttelse, er tilgængelige til download ved projektregistrering.
Q: Kan denne switch integreres i eksisterende solcelle-invertersystemer?
A: Ja. Switchen understøtter 2P- og 4P-polkonfigurationer med dobbelt MPPT-indgangskapacitet, hvilket gør den kompatibel med de fleste strenginverterarkitekturer fra producenter som SMA, Huawei og Fronius i 1000V DC og 1500V DC systemklasserne.
Spørgsmål: Hvordan verificeres lysbueundertrykkelse under virkelige driftsforhold?
Sv: Bueundertrykkelse er valideret gennem IEC 60947-3 udholdenhedstest ved nominel strøm (16A til 55A) og fuld DC belastningsspænding, hvilket bekræfter, at de patenterede magnetiske-bueslukningskamre opnår de påkrævede Større end eller lig med 1.500 fuldbelastningsmodstands-afbrydelsescyklusser med tilbageværende kontaktcyklusser.
Q: Hvad sker der, hvis kontrolstrømforsyningen svigter?
A: Når vekselstrømsstyringen (100–240V) går tabt, udløses den fjederdrevne mekaniske aktuator inden for 150 ms og åbner jævnstrømskontakterne fysisk uden nogen elektronisk kommando-et fejlsikkert-design, der opfylder NEC 2017 artikel 690.12 hensigten med hurtig nedlukning.
Spørgsmål: Hvordan sikres langsigtet-pålidelighed på tværs af produktionsbatcher?
A: Hvert produktionsbatch revideres i henhold til ISO 2859-1 AQL 0.4-standarder, med tilfældige prøver udsat for termisk cykling fra -40 grader til +85 grader og automatiseret 3,5 kV AC dielektrisk modstandstest på 100 % af enhederne.
Q: Er kontakten egnet til ekstreme tagmiljøer?
A: Ja. Det IP66-forseglede polycarbonatkabinet modstår kontinuerlige omgivende temperaturer op til 85 grader under direkte solbestråling, og den integrerede trykudlignende membranventil forhindrer intern kondens fra daglige temperaturudsving uden at kompromittere indtrængningsbeskyttelsen.
Q: Hvilken type vedligeholdelse er påkrævet efter installation?
A: Der kræves ingen intern service. Den eneste anbefalede vedligeholdelse er en årlig visuel inspektion af klemmemomentet (tilspænding til de specificerede 2,5 Nm i henhold til installationsvejledningen) og en funktionstest af fjernudløsningssignalet for at bekræfte 150ms aktivering.
Q: Kan enheden bruges i PV-systemer, der er kompatible med hurtig nedlukning?
A: Ja. Når den er tilsluttet som array---niveau-hurtig nedlukningsinitiator og forbundet til et AC-styresignal fra en kompatibel inverter, opfylder switchen NEC 2017 §690.12-kravene til hurtig nedlukning for systemer installeret på eller i bygninger.
Q: Hvordan sikres produktkonsistens på tværs af store ordrer?
A: For store ordrer giver AQL 0.4 batch-audits statistisk robust stikprøve-på dette acceptniveau. En batch på 5.000 enheder ville kræve nul defekter i en prøve på 200 enheder for at bestå, hvilket sikrer en meget høj udgående kvalitet.
Q: Hvad er de vigtigste fejlscenarier, som systemet er designet til at forhindre?
A: De tre primære fejlscenarier, designet adresserer, er kontaktsvejsning under høj DC-startstrøm, ukontrolleret lysbuedannelse under strømførende-belastningsfrakobling og ufuldstændig isolation forårsaget af kontrolkredsløbsfejl.
